Produktdetails:
|
Marke: | Atlas | Kapazität: | 5.1 m3/min |
---|---|---|---|
Häufigkeit: | 50,60 Hz | Stromquelle: | Elektrizität |
Phase: | Einzigartig | Arbeitsdruck: | 4 bis 16 bar |
Material: | Aluminiumlegierung | Gewährleistung: | 1 Jahr begrenzt |
Hervorheben: | Lufttrockner mit überlegener Leistung,CD85 Trocknungslufttrockner,Einphasen-Trocknungslufttrockner |

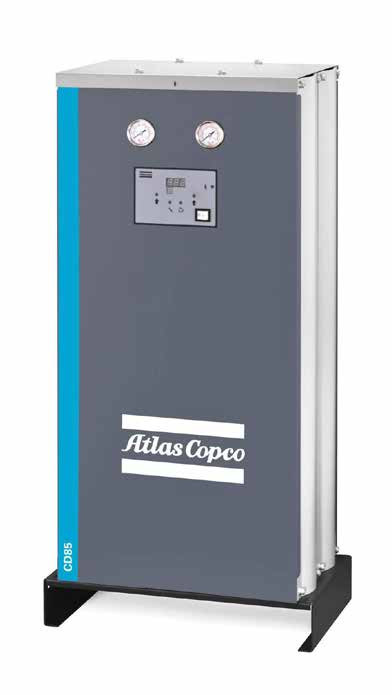

ATLAS CD85 DESICKANT-Lufttrockner Luftbehandlung
Wie funktionieren Trockner?
Trockner bestehen aus zwei mit Trocknungsmittel gefüllten Türmen, durch die nasse Druckluft direkt durch die Substanz fließt, die die Feuchtigkeit adsorbiert.Das Trocknungsmittel hat eine endliche Adsorptionskapazität, bevor es getrocknet werden muss.Während der eine Turm die Luft trocknet, regeneriert sich der andere.
Atlas bietet zwei Arten von Trocknungsmitteln an, die BD+-Reihe von Bläser- (Null-) Trocknungsmitteln und die CD(+-Reihe von Wärmefrei-Trocknungsmitteln.
1Trocknen.
Nassdruckluft fließt von unten nach oben durch das adsorbierende Trocknungsmittel nach oben (1).
2. Regeneration
Wärmelose Trocknungsmittel-Trocknungsgeräte ¢ CD+:
Die Trockenluft aus dem Trocknungsturm wird auf Luftdruck ausgeweitet und durch das gesättigte Trocknungsmittel geleitet, wodurch die adsorbierte Feuchtigkeit ausgedrängt wird (2 und 4).
Nach der Desorption wird das Abblendventil geschlossen und das Gefäß wieder unter Druck gesetzt.
Blaser (Null) -Trocknungs- und Trocknungsgeräte mit Auslöschmittel
Der Bläser (5) nimmt die Umgebungsluft auf und bläst sie durch die Außeneheizung (6). Die erwärmte Luft wird dann durch das gesättigte Trocknungsmittel (2) geleitet, wodurch die adsorbierte Feuchtigkeit herausgedrückt wird.
3. Kühlung (BD+)
BD+ mit Säuberung:
Nach der Erwärmungsphase wird das Trocknungsmittel abgekühlt, indem trockene Druckluft aus dem Ausgang des Adsorptionsbehälters über
Der heiße, reaktivierte Turm.
BD+ mit null Säuberung:
Nach der Erwärmungsphase nimmt der Bläser die Umgebungsluft auf und leitet sie von unten nach oben durch den reaktivierten Turm.
4- Ich wechsle.
Nach der Regeneration wechselt das Trocknen vom gesättigten Turm zum regenerierten Turm (3).

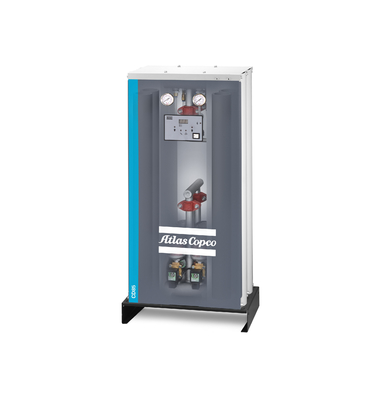

CD85 Modulreiche fortgeschrittene Technologie und hervorragende Leistung
1. Fortgeschrittene Technologie und hervorragende Leistung
• Die neuen modularen Trockner der Serie CD+/CD von Atlas Copco sorgen für hochwertige Trockenluft ohne Druckbehälter.mit einem Drucktau-Punkt von bis zu -70°C und mit dem höchsten Wassergehalt der Stufe 1 der Norm ISO8573-1:2010 Druckluftqualitätsstandard.
2- Ausgezeichnete Leistung.
• Hochwertiges Adsorptionsmittel mit zuverlässiger hoher Adsorptionsleistung, geeignet für verschiedene Arbeitsbedingungen
• Der Standard der CD+-Serie erreicht einen Drucktau von -40°C und -70°C
• CD-Serien-Standard erreicht einen Drucktau von -20°C
3.Optimaler Magnetventil
• Ein hochwertiges Magnetventil für den zuverlässigen Betrieb des Trockners unter unterschiedlichen Druckbedingungen
4.Smart und freundlicher Controller
• LCD-Steuerung zur Überwachung des Betriebszustands,
• Kann mit dem Kompressor synchronisiert werden, um den Kompressorschalter (Laden und Entladen) zu steuern
• Anzeige und Warnung über Betriebs- und Betriebszeiten.
• Optionale Taupunktsteuerung zur Verringerung des Luftverlustes (optionale Taupunktsteuerung erforderlich).
• Fernbedienung für Fernstart, -stop und Alarm
5.Optimierte Luftstromverteilung
• Professionelle Analyse der Flüssigkeitsmechanik, Luftstromverteilung und längere Lebensdauer von Adsorptionsmitteln
• Eine optimale Luftstromverteilung sorgt für einen stabilen Druck-Taupunkt
6.Bequeme Wartung und Pflege
• Das Adsorptionsmittel schnell ersetzen, leicht füllen und Adsorptionsmittel nicht überlaufen lassen
• Speziell konstruierte Schutzvorrichtung für Adsorptionsmittel, um zu verhindern, dass sich das Adsorptionsmittel während des Betriebs zu Pulver wird
7.Weiter Druckbereich
• Standardprodukte können für 4-10bar verwendet werden, Optionen können bis zu 16bar verwendet werden
• Professionelle Konstruktion für unterschiedliche Einlassdrucke zur Verringerung von Druckluftverlusten
Technische Spezifikation
Typ | Arbeitsdruck | Durchflussbearbeitung unter Druck- und Taupunktbedingungen | Höchsttemperatur (Umgebung/Eingang) | Druckabfall (ohne Filter) | Motorleistung | Spannung ((50 Hz & 60 Hz) | Abmessungen | Gewicht | Inlet/Oulet | |||
L | W | H | ||||||||||
Bar | I/s | m3/min | °C | Bar | kW | mm | mm | mm | Weigerung | G-Schraubfaden | ||
CD85-20°C | 4 bis 16 | 85 | 5.1 | 46/50 | 0.14 | 0.06 | 230V/1Ph/50Hz und 60Hz | 550 | 330 | 1170 | 170 | G 1 |
CD-Trockner*: Aktiviertes Aluminiumoxid, kann für Drucktau-Punkt -20°C verwendet werden (nur CD180/210 optional Drucktau-Punkt -40°C)
Druckbeschreibung**: Standardmaschine empfohlen für 7~8bar Druckluft (begrenzter Einsatzbereich 4~10bar), optionale entsprechende 4/10/13~16bar Reinigungsdüse zur Verringerung des Gasverbrauchs
Referenzarbeitsbedingungen: Umgebungstemperatur: 25°C
Temperatur der Einlassluft: 35°C
Arbeitsdruck: 7 bar
Extreme Betriebsbedingungen: Höchstumgebungstemperatur: 46°C
Mindestumgebungstemperatur: 2°C
Maximale Lufteinlasstemperatur: 50°C
