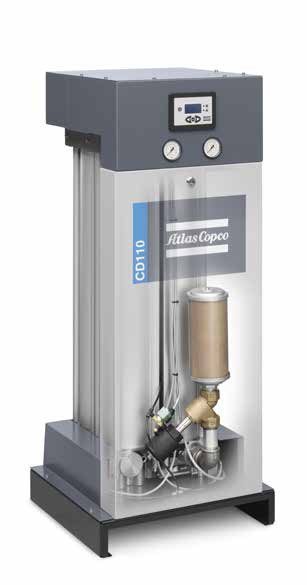

CD25-260 Trocknungslufttrockner Atlas mit Edelstahlventilen

ATLAS CD25-260 DESICKANTE Lufttrockner Luftbehandlung

Klicken Sie, um unseren Katalog zu öffnen:Dürchmittel+Trockner+Antwerpen+Blatt+EN+2935093945.pdf...

Wie funktionieren Trockner?
Trockner bestehen aus zwei mit Trocknungsmittel gefüllten Türmen, durch die nasse Druckluft direkt durch die Substanz fließt, die die Feuchtigkeit adsorbiert.Das Trocknungsmittel hat eine endliche Adsorptionskapazität, bevor es getrocknet werden muss.Während der eine Turm die Luft trocknet, regeneriert sich der andere.

Atlas bietet zwei Arten von Trocknungsmitteln an, die BD+-Reihe von Bläser- (Null-) Trocknungsmitteln und die CD(+-Reihe von Wärmefrei-Trocknungsmitteln.

1Trocknen.
Nassdruckluft fließt von unten nach oben durch das adsorbierende Trocknungsmittel nach oben (1).

2. Regeneration
Wärmelose Trocknungsmittel-Trocknungsgeräte ¢ CD+:
Die Trockenluft aus dem Trocknungsturm wird auf Luftdruck ausgeweitet und durch das gesättigte Trocknungsmittel geleitet, wodurch die adsorbierte Feuchtigkeit ausgedrängt wird (2 und 4).
Nach der Desorption wird das Abblendventil geschlossen und das Gefäß wieder unter Druck gesetzt.

Blaser (Null) -Trocknungs- und Trocknungsgeräte mit Auslöschmittel
Der Bläser (5) nimmt die Umgebungsluft auf und bläst sie durch die Außeneheizung (6). Die erwärmte Luft wird dann durch das gesättigte Trocknungsmittel (2) geleitet, wodurch die adsorbierte Feuchtigkeit herausgedrückt wird.

3. Kühlung (BD+)
BD+ mit Säuberung:
Nach der Erwärmungsphase wird das Trocknungsmittel abgekühlt, indem trockene Druckluft aus dem Ausgang des Adsorptionsbehälters über
Der heiße, reaktivierte Turm.

BD+ mit null Säuberung:
Nach der Erwärmungsphase nimmt der Bläser die Umgebungsluft auf und leitet sie von unten nach oben durch den reaktivierten Turm.

4- Ich wechsle.
Nach der Regeneration wechselt das Trocknen vom gesättigten Turm zum regenerierten Turm (3).

CD 25-260 Wettbewerbsfähige Investition und hervorragende Zuverlässigkeit

1. Zuverlässiger Betrieb
Sie sind so konzipiert, dass sie bei einem Dauerbetrieb von 100% Luftstrom zuverlässig funktionieren, während die meisten Trockner auf dem Markt nur für 70% bis 80% gebaut sind.Dies schließt einen konstanten Druckrückgangspunkt von -20°C/-5°F oder -40°C/-40°F als Standard einDer Drucktau-Punkt kann auch für saisonale oder Anwendungsänderungen eingestellt werden.

2. Einzigartige Verteiler-/Ventilkonstruktion
• Der große Rohrdurchmesser minimiert den Druckabfall und ermöglicht eine hohe Energieeinsparung.
• Das elektronisch betätigte 3/2 Ventil verringert das Ausfallrisiko und bietet eine zuverlässige Steuerung bei Fluktuationen des Luftstroms.Die Schiffswechselfunktion funktioniert auch unter rauen Bedingungen.

• Betriebsöffnungen sorgen für eine einfache Inbetriebnahme der beweglichen Teile des Ventilsystems.
• Das intelligente Design des Siebers minimiert Druckabfall, Regenerationszeiten und Energieverbrauch.

3,Fortgeschrittenes Kontroll- und Überwachungssystem

• Vierzeilenauflage in 23 Sprachen.
• Betriebsalarme und allgemeine Alarmrelais.
• Überwacht alle Parameter, um eine maximale Zuverlässigkeit zu gewährleisten.
• Ermöglicht die Synchronisierung mit dem Kompressor, indem der Kompressor eingeschaltet/ausgeschaltet wird.
• Serviceanzeigen (4,000, 8.000 und 40.000 Stunden) und Warnungen.
• Optional Drucktau-Punkt-Sensor für Dew Point Dependent Switching.

4. Wartungs- und Wartungsfreundlich
• Trocknungsbeutel ermöglichen einen schnellen Austausch, ohne dass Adsorptionsmaterial verschüttet wird.
• Die Beutel werden durch eine Feder bedeckt, um Schäden durch die Bewegung des Trocknungsmittels aufgrund von Druckpulsationen zu verhindern.5
• Ein langlebiger PD-Vorfilter verhindert die Kontamination mit Öl und verlängert die Lebensdauer des Trocknungsmittels.
• Ein DDp-Nachfilter schützt das Luftnetz vor Trocknungsmittelstaub und Netzkontamination und ist für die Installation in die Luftleitungen enthalten.
• In den Luftleitungen zu installieren.
• Einfach zu montieren und zu warten.

6, Auslösersatz für Düsen
Bietet Flexibilität bei der Optimierung des Regenerationsdrucks für den geringsten Luftverbrauch.

7, Erweiterte Optionen
• Drucktau-Punktsensor für die Tau-Punktabhängige Schaltung erforderlich.

• Wandmontage-Set.

Technische Spezifikation

Referenzbedingungen BD +: Leistungsdaten nach ISO 7183:2007.
Kompressorluftdurchgangstemperatur: 35 °C/100 °F.
Relative Luftfeuchtigkeit am Einlass: 100%.
Referenzbedingungen BD + ZP (Null-Reinigung):
Leistungsdaten nach ISO 7183:2007.
Umgebungstemperatur: 25°C/77°F.
Relative Luftfeuchtigkeit: 60%
