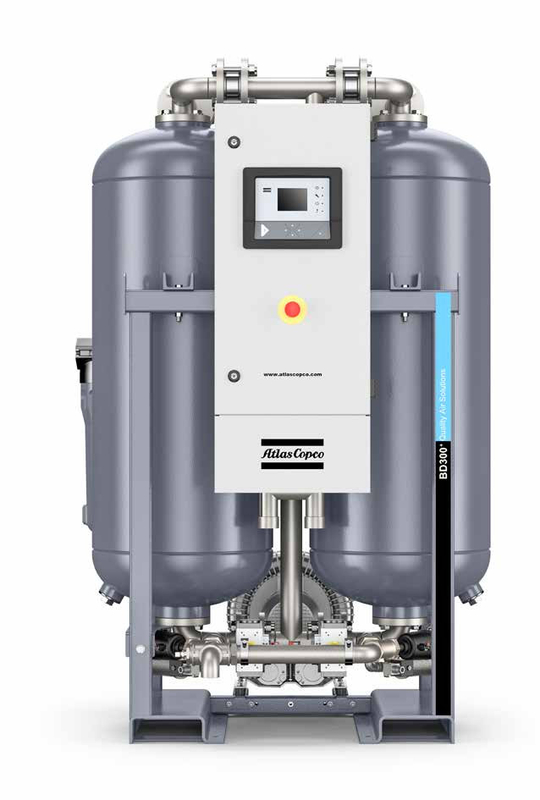

Hochleistungs-Trockner BD300+ für industrielle Anwendungen

DESICKANT-Lufttrockner für eine höhere Produktivität

BD300+

Der Trocknungsprozess
1 Durch das Trocknungsmittel fließt nasse Druckluft von unten nach oben nach oben, die die Feuchtigkeit adsorbiert.
Der Regenerationsprozess
2 Der Bläser nimmt die Umgebungsluft auf
3 und bläst es über die externe Heizung.
4 Die erwärmte Luft wird dann durch das gesättigte Trocknungsmittel geleitet und zwingt die adsorbierte Feuchtigkeit von oben nach unten heraus.
Wechseln
5 Nach der Regeneration wechseln die Funktionen beider Türme.
Kühlung
Nullreinigung: Nach dem Erhitzen wird das Trocknungsmittel des Heißturms abgekühlt.
Aufwärmen: Nach dem Erhitzen wird das Trocknungsmittel des Heißturms abgekühlt, wobei die Trockenluft aus dem Ausgang des Adsorptionsbehälters über den heißen, reaktivierten Turm ausgebreitet wird.von oben nach unten.

Schutz Ihrer Reputation und Produktion
Die Druckluft, die in das Luftnetz gelangt, ist immer zu 100% gesättigt.Entfernen von Feuchtigkeit aus Druckluft mit einem Drucktaupunkt (PDP) von -70°C/-100°F, Atlas Copco Trockner beseitigen Systemfehler, Produktionsunterbrechungen und teure Reparaturen.


Höchste Zuverlässigkeit
• Konstante Drucktau bis -70°C/-100°F bei 100% Belastung.
• Eine bewährte, langlebige Konstruktion der Schaltventile verbessert die Lebensdauer des Trockners erheblich.
• Ein fortschrittliches Kontroll- und Überwachungssystem sorgt für eine effiziente Produktion.

Maximale Energieeffizienz
Die Trocknungsmittel von Atlas Copco® sind energiesparend und reduzieren den CO2-Fußabdruck.Durch die Erfassung und Steuerung des Taupunkts wird der Energieverbrauch an die tatsächliche Last des Trockners angepasstEin verstellbarer PDP-Setpoint ermöglicht es Ihnen, den Trockner an Ihre tatsächlichen Bedürfnisse anzupassen.

Einfache Montage und lange Wartungszeiten
Die Trockner haben dank eines innovativen All-in-One-Designs einen geringen Fussabdruck.

Gewährleistung Ihrer Seelenruhe

Alle internen Komponenten sind leicht zugänglich, um die Wartung zu erleichtern.

BD 250+ Doppelturm
Ausgezeichnete Leistung, effiziente Leistung

1 Qualitätsdesikant

• Ein hochadsorbierendes Silikagel-Trocknungsmittel benötigt weniger Reaktivierungsenergie als andere Trocknungsmittel.
• Ein zweischichtiges Trocknungsmittel mit einer wasserdichten Unterschicht schützt die hochleistungsfähige Oberschicht.
• Drucktau von -40°C/-40°F als Standard (-70°C/-100°F optional).
• Bis zu 30% zusätzliches Trocknungsmittel, um eine gleichbleibende Leistung auch unter rauen Bedingungen wie hohen Temperaturen und vorübergehenden Überlastungen zu gewährleisten.

2 Ventile aus Edelstahl
Hochleistungs-Schmetterlingsventile aus Edelstahl mit Aktoren sorgen für eine lange Lebensdauer.

3 Heizgerät mit geringer Wattdichte
• Die Konstruktion aus Edelstahl verlängert die Lebensdauer.
• Die Heizung wird in einem isolierten Rohr für eine energieeffiziente Anlage installiert.
• Isolierte Behälter sind als Option verfügbar, um die Wärmeverluste weiter zu reduzieren und den Gesamtwirkungsgrad zu erhöhen (Standard für das Modell bei -70 °C/-100 °F).

4 Verzinkte Rohre mit Flankenanschlüssen
• Flanschrohrleitungen vereinfachen die Wartung und minimieren das Leckrisiko.
• Die Rohrgröße ist so optimiert, daß ein niedriger Druckverfall für maximale Energieeinsparungen gewährleistet wird.

5 Filter
• Ein Vorfilter verhindert die Kontamination mit Öl, um die Lebensdauer des Trocknungsmittels zu verlängern.
• Ein Nachfilter schützt das Luftnetz vor Trocknungsmittelstaub und Netzkontamination.
• Kann direkt am Ein- und Ausgang des Trockners montiert werden, um einen geringen Druckabfall zu gewährleisten.
• Einfache Montage und Wartung; keine zusätzlichen Rohrleitungen und Filteranschlüsse sind erforderlich.

6 Fortgeschrittenes Kontroll- und Überwachungssystem
• In einer IP54-Kabine für einfache Verkabelung und Sicherheit.
• Überwacht alle Parameter, um eine maximale Zuverlässigkeit zu gewährleisten.

7 Abhängig vom Taupunkt
• Überwachung des realen Drucktaus (Hygrometer).

• Drucktaupunkt (und Alarm).
• Der Trockner wechselt erst zum nächsten Turm, wenn das Trocknungsmittel gesättigt ist, gemessen durch den Taupunktsensor.die zu einer erheblichen Verringerung des Energieverbrauchs führt.

8 Robuste und kompakte Konstruktion
• Standardrahmen, einschließlich Gabelstapler-Schlitten und Hebeglas für einfaches Handling.
• Breite Behälter sorgen für eine geringe Luftgeschwindigkeit und eine längere Kontaktzeit.
• Flanken, die die Behälter verbinden, sind in die oberen und unteren Schalen integriert, wodurch die Gesamthöhe der Einheit verringert wird.

Technische Spezifikation

Trocknungsmittel: Molekularsiet

Anmerkung: Die Lieferung umfasst den Vorfilter UD+ und den Nachfilter DDp+

Referenzarbeitsbedingungen:

Umgebungstemperatur: 25°C
Temperatur der Einlassluft: 35°C
Arbeitsdruck: 7 bar

Extreme Betriebsbedingungen:

Maximale Umgebungstemperatur: 45°C
Mindestumgebungstemperatur: 2°C
Maximale Lufteinlasstemperatur: 50°C
