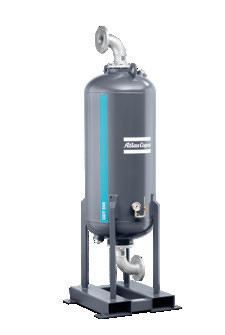

20-1800 l/s Atlas QDT für eine optimale Öldampffiltration

Atlas Qdt Serie Druckluftfilter Aktivkohletürme für optimale Ölnebel-Filtration

AktivkohleTürmeFürOptimaleÖlNebelFiltrationDer hocheffiziente Aktivkohleturm entfernt Kohlenwasserstoffe, Gerüche und Ölnebel aus Druckluft. Die Aktivkohle reduziert durch Adsorption den Restölgehalt auf unter 0,003 mg/m³. Der Druckabfall ist gering und bleibt während der Lebensdauer des Filters minimal.

IHRE VORTEILE

Maximale Ölnebelentfernung

Hervorragendes Aktivkohlematerial.

Geringer Druckabfall

Optimaler interner Strömungspfad.

Hohe Zuverlässigkeit

Robustes Design und optimales Filtermaterial.

Beispiel

• Arbeitstemperatur 50°C, Druck 12 bar(g), Druckluftdurchfluss 120 l/s.

• Multiplizieren Sie die Nennkapazität des ausgewählten Filters mit den entsprechenden Korrekturfaktoren

bei der erforderlichen Arbeitstemperatur und dem erforderlichen Druck, um die Kapazität unter Betriebsbedingungen zu erhalten

- QDT 150: 150l/s * 0,59 * 1,11 = 98l/s => Ein QDT 150 Filter ist nicht groß genug

- QDT 195: 195l/s * 0,59 * 1,11 = 128l/s => Ein QDT 195 Filter ist die richtige Größe

Optionen

• Ölindikator sorgt für reine Luft.

• Wandmontagesatz für einfache Installation (20 – 185 l/s).

Zertifizierung

• ISO 8573-4:2001
• ISO 12500-3:2009
