Zwei in einem Druckluftfilter UD+Serie Atlas 16 Bar Ölkohlen

Atlas Ud+-Serie Druckluftfilter Hochleistungs-Zwei-in-Ein-Öl-Kohlfilter

Klicken Sie, um unseren Katalog zu öffnen:Filter+Antwerpen+Broschüre+EN+2935093245+20210602.pdf...

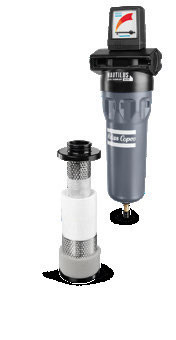

Zwei-in-einer Ölkoalisationsfilter mit höchster Energieeinsparung

UD+-Filter reduzieren Öl-Aerosolen, nassen Staub und Wassertropfen in Ihrem Druckluftstrom effizient, um Ihre Investition, Ausrüstung und Prozesse zu schützen.Die UD+ kombiniert zwei Filtrationsschritte (DD+ und PD+) zu einem, eine einzigartige Technologie, die den hohen Qualitätsanforderungen verschiedener Anwendungen gerecht wird und höchste Energieeinsparungen ermöglicht.

Ihre Vorteile

40% Energieeinsparung
Ein um 40% geringerer Druckabfall als bei der herkömmlichen Filterkombination führt zu einer um 40% höheren Energieeffizienz.
Saubere Luft
Die Luftreinheit entspricht der durch zwei Filter in einer Reihe erzielten Reinheit dank des dicken Filterpakets der UD+-Filter.
Platz sparen
Das Two-in-One-Filtrationskonzept reduziert den Platz und die Komplexität der Installation, wodurch UD+-Filter besonders für Anwendungen geeignet sind, bei denen der Platz knapp ist.
Geld sparen
Einbau von UD+-Filtern, um im Vergleich zu

Leistung

Zulassung
Schadstoff Öl-Aerosol/feuchter Staub
Prüfmethode ISO 8573-2:2007, ISO 12500-1:2007
Maximaler Ölübertrag (mg/m3) * 0.0009
Niedrigdruck (mbar) 245
Elementendienst Nach 4.000 Betriebsstunden oder 1 Jahr
Vorheriger mit Wassertrennung

* Ölkonzentration im Einlass = 10 mg/m3 Öl = Öl-Aerosol und Flüssigkeit.

Korrekturfaktoren
Einlassdruck (Bar) 1 2 3 4 5 6 7 8 10 12 14 16
Einlassdruck (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
Korrekturfaktor 0,38 0,53 0,65 0,75 0,83 0,92 1,00 1,06 1,20 1,31 1,41 1.50

Beispiel
• Arbeitsdruck 3 bar (g), Druckluftdurchfluss 35 l/s.
• Die Nennleistung des ausgewählten Filters wird mit dem entsprechenden Korrekturfaktor beim erforderlichen Arbeitsdruck multipliziert, um die Kapazität beim Arbeitsdruck zu erhalten:
- Größe 45+: 45 l/s * 0,65 = 29 l/s => die Filtergröße 45+ ist nicht groß genug.
- Größe 60+: 60 l/s * 0,65 = 39 l/s => die 60+ Filtergröße ist die zu wählende Größe.

Auswahlmöglichkeiten
• Filteranschluss für die einfache Montage in Serie (9-550 l/s).
• Die Wandmontage vereinfacht die Montage (9-550 l/s).
• Die Schnellkopplung verbindet den Filter mit einem Abfluss oder einem Öl/Wasser-Trennscheib.
• Spannungsfreier Anschluss im Differenzdruckmessgerät montiert, um den Ersatz der Patrone aus der Ferne anzuzeigen.
• Elektronischer EWD-Abfluss ohne Druckluftverlust und Alarmfunktion (EWD ist optional bei Größen 9 + - 550 +, 850 + T und 1100 + T; Standard bei Größen 550 + F und größer).

Zertifizierung
• ISO 8573-2:2007
• ISO 12500-1:2007
