Trockene Schraubenvakuumpumpen

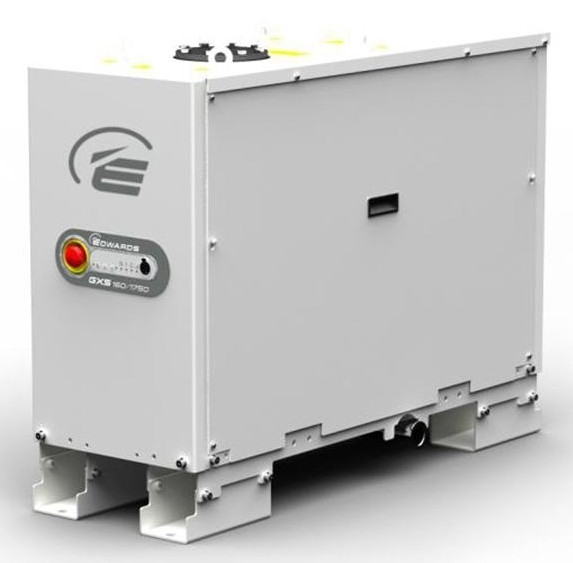

GXS 160/1750
Der Partner der Wahl
Edwards ist ein weltweit führendes Unternehmen im Bereich der Konstruktion, Technologie und Herstellung von Vakuumpumpen mit über 95 Jahren Erfahrung und mehr als 75 Jahren Erfahrung in der Herstellung.
Edwards glaubt daran, Ergebnisse zu liefern, die unseren Kunden einen Mehrwert bringen, indem wir unsere breite Branchenerfahrung nutzen, um Lösungen für Ihre Probleme zu finden und anzuwenden.Mit den innovativsten und modernsten Modellierungstechniken, können wir die Pumpenkonfiguration für Kunden optimieren, um ein Systemdesign zu bieten, das die maximale Leistung auf die zuverlässigste und kostengünstigste Weise bietet.
GXS Trockenschraubenpumpen und -kombinationen
Unsere neuen GXS Trockenpumpen bringen die Vakuumleistung auf die nächste Stufe.die eine fortgeschrittene Temperaturkontrolle und lange Betriebsintervalle ermöglicht, erhalten Sie garantiert höchste Pumpgeschwindigkeiten und geringe Betriebskosten für viele Jahre.
GXS innovative Schraubentechnologie
1.Doppelgeschaltete Wellenstütze
• Nicht-Kantelierkonstruktion bietet eine sichere Rotorstütze für extrem geringe Vibrationen und eine überlegene Anlaufsicherheit, insbesondere bei harten Verfahren
• Überlegene Behandlung von Flüssigkeiten und Pulver.
2.Lager und Schmierung
• Getriebe, die mit Öl geschmiert werden, entfernen Fett und erfordern keine regelmäßige Wartung
• Verwendet hochwertige Lager und Spezialöl mit niedrigem Dampfdruck, um die Anwendungsfähigkeit und Lebensdauer erheblich zu verbessern
3. Fortgeschrittene Schachtdichtetechnologie
• Kontaktlose, langlebige Dichtungen mit integriertem Ölblockierungslabyrinthdichtung ermöglichen eine hocheffiziente Dichtung
• In Kombination mit einer sechs Liter pro Minute dichten Ausfütterung ist das Getriebe vor Verunreinigungen geschützt und der Vakuumraum ist ohne Öl gehalten
GXS-Booster
4.Weltweit führende Motor- und Antriebstechnik
• Extrem effiziente Motoren mit elektronischem Antrieb bieten maximale Drehmomentleistung für schwierige Prozesse
• Der hermetisch versiegelte Motor verhindert Öllecks und verbessert die Zuverlässigkeit der Pumpe
• Wassergekühlte Motoren und Antriebe sorgen für eine höhere Zuverlässigkeit und eine längere Lebensdauer und senken so die Wartungskosten
5. Fortgeschrittenes Pumpmechanismus
• Durch eine verbesserte Schraubrotorkonstruktion erfolgt eine glatte, allmähliche Kompression entlang der Rotorlänge für eine verbesserte thermische Steuerung und
Optimierte Pumpe bei allen Einlassdruck
• Integriertes Wärmemanagement und einzigartige Eigenschaften der Rotor- und Statorkonstruktion ermöglichen die Pumpeinheit von Argongas bei voller Konzentration
• Fortschrittliche Bearbeitungstechniken und Konstruktionsmerkmale verhindern die Verwendung von Rotorbeschichtungen und sorgen gleichzeitig für eine hervorragende Vakuumleistung
• Verbesserte Fertigungstechnik und Design tragen zu geringen Vibrationen und einem extrem leisen Betrieb ohne Schalldämpfer bei
6.Wurzel-Booster-Mechanismus
• Hochleistungs-Vakuum-Booster
• Optimiert für maximale Leistung mit automatischer thermischer Steuerung
Technische Daten:
| |
Einheit |
GXS 160/1750 |
| Höchstpumphastigkeit |
M3/h (cfm) |
1200(706) |
| Ult mate Druck (ohne Säuberung) |
(Veröffentlicht vom 15. Dezember 2014) |
7x10-4 (5.3x10-4) |
| Volllastleistung |
@Ultimaldruck |
Leistung |
5.1 (6.8) |
| @spitzenpumpenlast |
Leistung |
7.4 (9.9) |
| Elektrotechnik |
Liefermöglichkeiten |
Hochspannung |
380-460 V 3Ø 50/60 Hz |
| Niedrigspannung |
200-230 V 3Ø 50/60 Hz |
| Verbindung |
Hochspannung |
Harting Han K 4/4-F |
| Niedrigspannung |
| Vakuumanschlüsse |
Einlass |
ISO 100 |
| Auspuff |
NW40 |
| Kühlwasser |
Versorgungsdruck (max) |
Bar ((psig) |
6.9 ((100) |
| DP über die Pumpe ((min) |
Bar ((psig) |
1.0(14.7) |
| Durchfluss @ min DP |
L/min ((gal/min) |
7.0 (1.9) |
| Temperatur |
°C(°F) |
5-40(41-104) Alle Varianten |
| Verbindung |
3/8" BSP Männlich (G 3/8") |
| Gas für die Reinigung* |
Druck |
Bar ((psig) |
2.5-6.9 ((36-100) |
| Leichtgewicht |
S/min |
12 |
| Mittelschwere |
S/min |
18-52 Jahre |
| Verbindung |
Swagelok*Ø1⁄4"Röhre mit Öl |
| Hochstromreinigung/Lösungsmittelreinigung |
Versorgungsdruck |
Bar ((psig) |
2.5-6.9 ((36-100) |
| Anschluss des Steuerventils |
Swagelok*Ø3/8" Röhrchen mit Öl |
| Filteranschluss |
1⁄2"NPT Weiblich |
| Verbindung mit Lösungsmittel |
3/8"BSP Mann ((G 3/8") |
| Masse |
Kilogramm |
475 (1047) |
| Geräusche (mit geeignetem Abgasrohr) |
dB ((A) |
< 64 |
| Oper tng Temperatur |
°C(°F) |
5-40(41-104) |
| Auspuffrückdruck ((MAX) |
(Märkte) |
1400 ((20) |
| System-IP-Klassifizierung |
Standards |
|
21D |
| Schmierung |
Typ |
PFPE Drynert®25/ 6 |
| Volumen |
Ich bin nicht hier. |
1.4 (0,4) |
| Überwachung und Kontrolle |
Standards |
Kontrolle |
Front-Panel "Dashboard"
Serien-RS 232 |
| Überwachung |
Ethernet-Webserver |
| Option |
Kontrolle |
Parallel-MCM Micro TIM |
| Kontrolle und Überwachung |
Profibus DP
Pump-Display-Terminal (PDT) |
| Überwachung |
Fab Werke |
* Pumpe
Kombinationen |
|
Leichtlast |
Nur Shat Seal Purge |
| Mittelschwere |
Shat-Siegel-Reinigung, Hochwasserreinigung,"Einlassreinigung, variabler Gasballast und Abgasreinigung ((mit Abgasdrucksensor) " |
| Mittelschwere + |
Als mittlere Aufgabe, plus High Flow Purge / Lösungsmittel Spülen |
Abmessungen ((mm):
A:195(7.68)
B:220(8.66)
C:311.6(12.27)
D:320.8(12.63)
E:853.8(33.61)
F:83(3.27)
G:209.4(8.24)
H:829.5 ((32.66)
J:/
K:1092 ((42.99)
L:390(15.35)
M:250(9.84)
