Produktdetails:
|
Material: | Aluminiumlegierung | Typ: | Variable Geschwindigkeitsantrieb |
---|---|---|---|
Häufigkeit: | 50/60 Hz | Gewährleistung: | 1 Jahr |
Modell: | VSD Plus | Motorleistung: | 22 Kilowatt |
Stromquelle: | Elektrisch | FF verfügbar: | Eingebundene Trocken verfügbar |
Hervorheben: | Atlas-Schraubluftkompressor VSD Plus,Atlas-Schraubluftkompressor,Atlas-Schraubluftkompressor VSD |
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

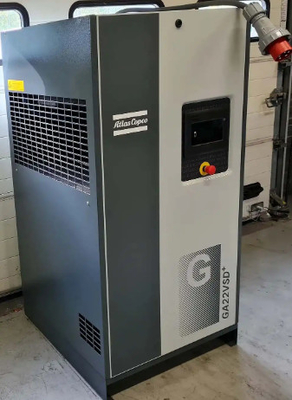

GA 22 VSD+
Klicken Sie, um unseren Katalog zu öffnen:GA 7-37 VSD+ Broschüre Englisch 2935 0981 45.pdf
Die neue Umwandlung von Atlas Copco
Die Kompressoren der Serie GA22VSD+ von Atlas Copco verwenden eine variable Frequenzantriebstechnologie und sind mit einem eingebetteten Permanentmagnetmotor (IPM) ausgestattet.und durchschnittliche Energieeinsparungen von bis zu 50%Die hochentwickelte Konstruktion gewährleistet auch unter schwierigen Arbeitsbedingungen einen langfristigen stabilen Betrieb der Maschine, wodurch die Zykluskosten erheblich gesenkt werden.Diese Leistung hat in der Kompressorindustrie große Aufmerksamkeit und Anerkennung erlangt.
Kleine Vorbilder, große Weisheit
•Innovativ.
Atlas Copco hat die Konstruktion und Leistung der Kompressoren revolutioniert.
Dies spart wertvolle Boden- und Arbeitsfläche, erleichtert den Wartungszugriff und senkt die Gesamtbetriebskosten für alle Kunden.
•Wirksam
1) Energieverbrauch um durchschnittlich 50% im Vergleich zu den derzeitigen Leerlaufmodellen reduziert.
2) Erhöhung der kostenlosen Luftlieferungen um bis zu 12%.
•Schlau.
1) Einfache Überwachung und Wartung durch die Elektronikon® Touch-Steuerung.
2) Wartungsbenachrichtigungen und Maschinenzustand sind per SMARTLINK-E-Mail oder SMS verfügbar.
3) Individuelle Berichte über die Energieeffizienz Ihrer Maschine gemäß ISO 50001.
•Zuverlässig
1) Leichte Wartung: weniger Komponenten, längere Betriebszeit.
2) Basierend auf der einzigartigen Kombination bewährter Technologien und vorhandener Komponenten, die optimal durch die Erfahrung und das Know-how von Atlas Copco zusammengeführt werden.

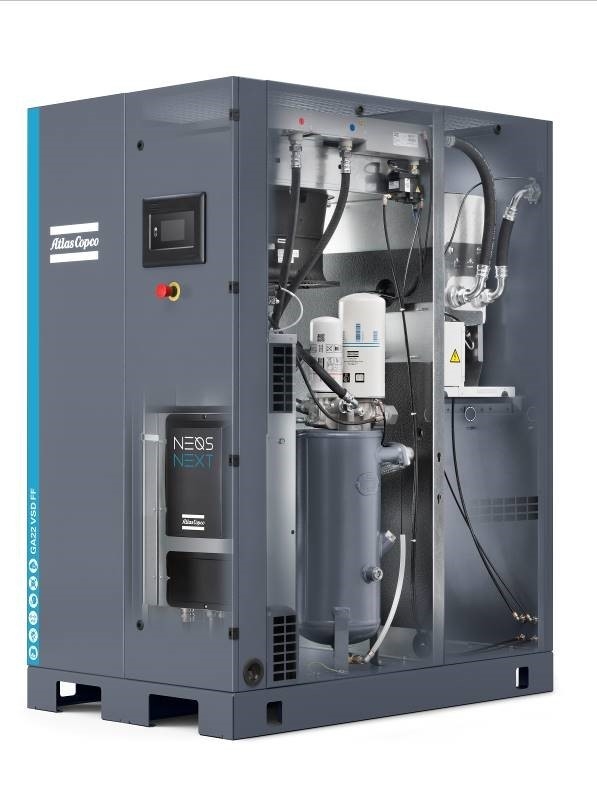

GA 22 VSD+-Serie Innovationen von innen und außen
1.Motor mit Dauermagneten (iPM) im Innenraum
• Kompaktes, maßgeschneidertes Design für eine optimale Ölkühlung.
• Eigenentwicklung in Belgien.
• IP66-Schutz.
• Es ist kein Kühlluftstrom erforderlich.
• Ölgeschmierte Motorlager: kein (Wieder) Fetteln, längere Betriebszeit.
2Ein innovativer Fan.
• auf der Grundlage neuester Technologien.
• In Übereinstimmung mit der Effizienz des ERP2015.
• Niedrige Geräuschpegel.
3.Element
• Hergestellt von Atlas Copco.
• Robust und leise.
4- Direktantrieb.
• Vertikaler Aufbau, weniger Teile.
• Ölgekühlt, druckdicht.
• Keine Zahnräder, keine Gürtel, keine Schachtdichtung.
• Kompakt: 60% weniger Fußabdruck.
5.Rohmassivölfilter/öltrennstoff
• Ein integriertes Bypassventil mit Ölfilter.
• Leichte Wartung.
6.Sentinelventil
• Kein Einlassverstopfer.
• Keine Verluste durch Ausblasen oder Druckabfall.
• Wartungsfrei.
7.Elektronischer Verlustfrei-Wasserabfluss
• Standardmäßig enthalten.
• Effiziente Entfernung von Kondensat ohne Verlust von Druckluft.
• Manueller integrierter Bypass zur effektiven Entfernung von Kondensat bei Stromausfall.
8.Elektronikon® Berührungssteuerung
• Hightech-Steuerung mit Warnzeichen, Kompressorausfall und Wartungsplanung.
• Einfach zu bedienen und für die härtesten Bedingungen geeignet.
• Standard SMARTLINK Fernüberwachung zur Maximierung der Leistung des Luftsystems und Energieeinsparung.
• Optionale Steuerung mehrerer Kompressoren (2, 4 oder 6 Kompressoren).
9.VSD+-Kabine
• Die VSD+ ist den Leerlaufmaschinen überlegen.
• Elektrische Komponenten bleiben kühl und haben eine längere Lebensdauer.
• Spezielle Antriebe für iPM-Technologie-Motoren.
• 5% Gleichspannung als Standard.
• Wärmeableitung des Wechselrichters in einem separaten Raum.
Warum Atlas Copco Variable Speed Drive+ Technologie?
• Durchschnittliche Energieeinsparung von 50% bei einem großen Durchflussbereich (20-100%).
• Verringert die Spitzenstromstrafe beim Anlaufen.
• Verringert durch einen niedrigeren Systemdruck das Systemleckage.
• Einhaltung der EMV-Richtlinien (2004/108/EG).
• Ein integrierter Elektronikon® Touch-Controller steuert die Drehzahl des Motors und den hocheffizienten Frequenzumrichter.
• Keine Verschwendung von Leerlaufzeiten und keine Verluste durch Abblendung während des Betriebs.
• Kompressor kann unter vollem Systemdruck ohne Entladen starten/stillstellen.
*Verglichen mit Festgeschwindigkeitskompressoren, basierend auf Messungen einer unabhängigen Energieauditstelle.
Technische Spezifikationen
Typ des Kompressors | Arbeitsdruck | Akpazität FAD* (min-max) | Motorleistung | Geräuschpegel | Gewicht | Gewichtsarbeitsplatz vollständig | Ausgang | ||||
Bar (e) | Psig | L/s | m3/min | cfm | Leistung | Leistung | dB ((A) | Weigerung | Weigerung | ||
GA22VSD+ | 4 | 58 | 15.2-76.1 | 0.91-4.57 | 32.1-161.2 | 22 | 30 | 67 | 363 | 485 | G1"F |
7 | 102 | 14.8-74.3 | 0.89-4.46 | 31.3-157.4 | 22 | 30 | 67 | 363 | 485 | ||
9.5 | 138 | 17.1-64.5 | 1.03-3.87 | 36.2-136.6 | 22 | 30 | 67 | 363 | 485 | ||
12.5 | 181 | 16.9-53.5 | 1.01-3.21 | 35.7-113. Das ist nicht wahr.2 | 22 | 30 | 67 | 363 | 485 |
Abmessungen:
Standard:780*811*1590 (L*W*H) (mm)
FF:780*1273*1590 (L*W*H) (mm)
