Produktdetails:
|
Power: | 7-37kw | Material: | Aluminum Alloy |
---|---|---|---|
Motor: | Interior Permanent Magnet (iPM) | Type: | Rotary Screw Oil-injected |
Frequency: | 50/60 Hz | Warranty: | 1 year |
Modell: | VSD Plus | Zertifizierungen: | CE, UL, RoHS |
Hervorheben: | GA7-37VSD+ Schraubluftkompressor,Atlas Schraubluftkompressor |
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
Die Ausrüstung ist mit einer Leistung von mehr als 100 kW (10-50 PS) ausgestattet.
Klicken Sie, um unseren Katalog zu öffnen:GA 7-37 VSD+ Broschüre Englisch 2935 0981 45.pdf
Ein neuer Standard für Druckluftleistung und -effizienz
Atlas Copco's GA 7-37 VSD+ ist ein wahrer Game Changer für Ihre Betriebsumgebung.Der GA 7-37 VSD+ ist standardmäßig mit Variable Speed Drive ausgestattet., unsere hauseigene iPM-Motor-Technologie und fortschrittliche Konnektivität.Das Ergebnis ist ein kompakter Kompressor, der in den kleinsten Raum passt und für die kommenden Jahre neue Maßstäbe in Sachen Effizienz und Leistung setzt..
Kleine Vorbilder, große Weisheit
•Innovativ
Atlas Copco hat die Konstruktion und Leistung der Kompressoren revolutioniert.
Dies spart wertvolle Boden- und Arbeitsflächen, erleichtert den Wartungszugang und senkt die Gesamtbetriebskosten für alle Kunden.
•Wirksam
1) Energieverbrauch um durchschnittlich 50% im Vergleich zu den derzeitigen Leerlaufmodellen reduziert.
2) Erhöhung der kostenlosen Luftlieferungen um bis zu 12%.
•Zuverlässig
1) Leichte Wartung: weniger Komponenten, längere Betriebszeit.
2) Basierend auf der einzigartigen Kombination bewährter Technologien und bestehender Komponenten, die optimal durch die Erfahrung und das Know-how von Atlas Copco zusammengeführt werden.
•Schlau.
1) Einfache Überwachung und Wartung durch die Elektronikon® Touch-Steuerung.
2) Wartungsbenachrichtigungen und Maschinenzustand sind per SMARTLINK-E-Mail oder SMS verfügbar.
3) Individuelle Berichte über die Energieeffizienz Ihrer Maschine gemäß ISO 50001.

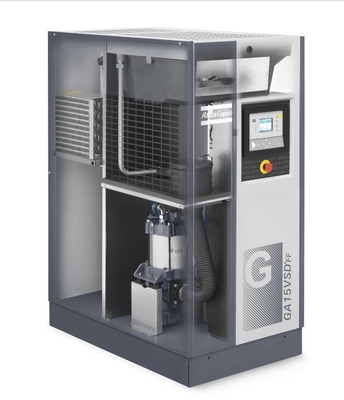

Innerhalb des innovativen GA7-37 VSD+
1.Motor mit Dauermagneten (iPM) im Innenraum
• Kompaktes, maßgeschneidertes Design für eine optimale Ölkühlung.
• Eigenentwicklung in Belgien.
• IP66-Schutz.
• Es ist kein Kühlluftstrom erforderlich.
• Ölgeschmierte Motorlager: kein (Wieder) Fetteln, längere Betriebszeit.
2.Element
• Hergestellt von Atlas Copco.
• Robust und leise.
3- Direktantrieb.
• Vertikaler Aufbau, weniger Teile.
• Ölgekühlt, druckdicht.
• Keine Zahnräder, keine Gürtel, keine Schachtdichtung.
• Kompakt: 60% weniger Fußabdruck.
4Ein innovativer Fan.
• auf der Grundlage neuester Technologien.
• In Übereinstimmung mit der Effizienz des ERP2015.
• Niedrige Geräuschpegel.
5.Rohmassivölfilter/öltrennstoff
• Ein integriertes Bypassventil mit Ölfilter.
• Leichte Wartung.
6.Elektronischer Verlustfrei-Wasserabfluss
• Standardmäßig enthalten.
• Effiziente Entfernung von Kondensat ohne Verlust von Druckluft.
• Manueller integrierter Bypass zur effektiven Entfernung von Kondensat bei Stromausfall.
7.Elektronikon® Berührungssteuerung
• Hightech-Steuerung mit Warnzeichen, Kompressorausfall und Wartungsplanung.
• Einfach zu bedienen und für die härtesten Bedingungen geeignet.
• Standard SMARTLINK Fernüberwachung zur Maximierung der Leistung des Luftsystems und der Energieeinsparung.
• Optionale Steuerung mehrerer Kompressoren (2, 4 oder 6 Kompressoren).
8.Sentinelventil
• Kein Einlassverstopfer.
• Keine Verluste durch Ausblasen oder Druckabfall.
• Wartungsfrei.
9.VSD+-Kabine
• Die VSD+ ist den Leerlaufmaschinen überlegen.
• Elektrische Komponenten bleiben kühl und haben eine längere Lebensdauer.
• Spezielle Antriebe für iPM-Technologie-Motoren.
• 5% Gleichspannung als Standard.
• Wärmeableitung des Wechselrichters in einem separaten Raum.
Warum Atlas Copco Variable Speed Drive+ Technologie?
• Durchschnittliche Energieeinsparung von 50% bei einem großen Durchflussbereich (20-100%).
• Ein integrierter Elektronikon® Touch-Controller steuert die Drehzahl des Motors und den hocheffizienten Frequenzumrichter.
• Keine Verschwendung von Leerlaufzeiten und keine Verluste durch Abblendung während des Betriebs.
• Kompressor kann unter vollem Systemdruck ohne Entladen starten/stillstellen.
• Verringert die Spitzenstromstrafe beim Anlaufen.
• Verringert durch einen niedrigeren Systemdruck das Systemleckage.
• Einhaltung der EMV-Richtlinien (2004/108/EG).
*Vergleicht mit Festgeschwindigkeitskompressoren, basierend auf Messungen einer unabhängigen Energieauditstelle.
Technische Spezifikationen GA 7-37 VSD+
Typ des Kompressors | Arbeitsdruck | Akpazität FAD* (min-max) | Motorleistung | Geräuschpegel | Gewicht | Gewichtsarbeitsplatz vollständig | Ausgang | ||||
Bar (e) | Psig | L/s | m3/min | cfm | Leistung | Leistung | dB ((A) | Weigerung | Weigerung | ||
GA7VSD+ | 5.5 | 80 | 7.2-21.8 | 0.43-1.31 | 15.0-46.2 | 7.5 | 10 | 62 | 193 | 277 | G3/4"F |
7 | 102 | 6.8-21.8 | 0.41-1.31 | 14.54 bis 46.2 | 7.5 | 10 | 62 | 193 | 277 | ||
9.5 | 138 | 6.7-17.9 | 0.40-1.07 | 14.2-37.9 | 7.5 | 10 | 62 | 193 | 277 | ||
12.5 | 181 | 7.1-14.1 | 0.43 zu 0.85 | 15.2-29.8 | 7.5 | 10 | 62 | 193 | 277 | ||
GA11VSD+ | 5.5 | 80 | 7.2-328 | 0.42-1.97 | 15.2-69.6 | 11 | 15 | 63 | 196 | 280 | G3/4"F |
7 | 102 | 72 zu 32.0 | 0.42-1.92 | 15.2-67.8 | 11 | 15 | 63 | 196 | 280 | ||
9.5 | 138 | 6.9-26.8 | 0.41-1.61 | 14.6-56.8 | 11 | 15 | 63 | 196 | 280 | ||
12.5 | 181 | 7.5-23.1 | 0.45-1.39 | 15.9-48.9 | 11 | 15 | 63 | 196 | 280 | ||
GA15VSD+ | 5.5 | 80 | 6.8-42.3 | 0.41-2.54 | 14.5-89.7 | 15 | 20 | 64 | 199 | 288 | G3/4"F |
7 | 102 | 7.0-40.8 | 0.42-2.45 | 14.8-86.4 | 15 | 20 | 64 | 199 | 288 | ||
9.5 | 138 | 6.7 bis 34.6 | 0.40-2.08 | 14.2-733 | 15 | 20 | 64 | 199 | 288 | ||
12.5 | 181 | 7.1-27.2 | 0.43-1.63 | 15.0-57.6 | 15 | 20 | 64 | 199 | 288 | ||
GA18VSD+ | 4 | 58 | 15.0-63.2 | 0.90 bis 3.79 | 31.7-133.8 | 18 | 25 | 67 | 367 | 480 | G1"F |
7 | 102 | 14.7-61.8 | 0.88-3.71 | 31.2-131.0 | 18 | 25 | 67 | 367 | 480 | ||
9.5 | 138 | 169-53.0 | 1.02-3.18 | 35.9-112. Das ist nicht wahr.3 | 18 | 25 | 67 | 367 | 480 | ||
12.5 | 181 | 16.3-43.0 | 0.98-2.58 | 34.4-91.1 | 18 | 25 | 67 | 367 | 480 | ||
GA22VSD+ | 4 | 58 | 15.2-76.1 | 0.91-4.57 | 32.1-161.2 | 22 | 30 | 67 | 363 | 485 | G1"F |
7 | 102 | 14.8-74.3 | 0.89-4.46 | 313 bis 157.4 | 22 | 30 | 67 | 363 | 485 | ||
9.5 | 138 | 17.1-64.5 | 1.03-3.87 | 36.2-136.6 | 22 | 30 | 67 | 363 | 485 | ||
12.5 | 181 | 16.9-53.5 | 1.01-3.21 | 35.7-113. Das ist nicht wahr.2 | 22 | 30 | 67 | 363 | 485 | ||
GA26VSD+ | 4 | 58 | 14.8-85.8 | 0.89-5.15 | 313-181.8 | 26 | 35 | 67 | 373 | 490 | G1"F |
7 | 102 | 145 bis 85.3 | 0.87-5.12 | 30.6 bis 180.7 | 26 | 35 | 67 | 373 | 490 | ||
9.5 | 138 | 169-77.9 | 1.01-4.68 | 35.7-165.1 | 26 | 35 | 67 | 373 | 490 | ||
12.5 | 181 | 16.3-64.1 | 0.98 bis 3.85 | 34.6-135.8 | 26 | 35 | 67 | 373 | 490 | ||
GA30VSD+ | 4 | 58 | 15.1-98.0 | 0.90-5.88 | 31.9-207.6 | 30 | 40 | 67 | 376 | 500 | G1"F |
7 | 102 | 15.0-97.4 | 0.90-5.84 | 31.8-206.2 | 30 | 40 | 67 | 376 | 500 | ||
9.5 | 138 | 17.2-85.6 | 1.03-5.14 | 36.3-181.3 | 30 | 40 | 67 | 376 | 500 | ||
12.5 | 181 | 16.7-72.0 | 1.00-4.32 | 353 bis 152.4 | 30 | 40 | 67 | 376 | 500 | ||
GA37VSD+ | 4 | 58 | 14.8 bis 116.4 | 0.89-6.99 | 31.4-246.8 | 37 | 50 | 67 | 376 | 500 | G1"F |
7 | 102 | 14.8-114.8 | 0.89-6.89 | 314-243.1 | 37 | 50 | 67 | 376 | 500 | ||
9.5 | 138 | 17.1-102.1 | 1.03-6.13 | 36.2-216. Das ist nicht wahr.3 | 37 | 50 | 67 | 376 | 500 | ||
12.5 | 181 | 16.4-86.6 | 0.98 bis 5.20 | 34.6-183.4 | 37 | 50 | 67 | 376 | 500 |
