Lufttrockner mit Trockner
CD 7+ - 160+
Klicken Sie, um unseren Katalog zu öffnen:Dürchmittel+Trockner+Antwerpen+Blatt+EN+2935093945.pdf...

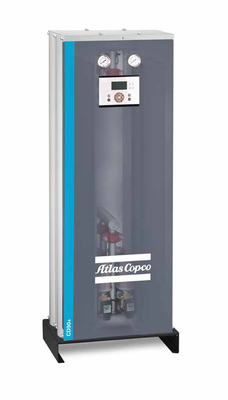

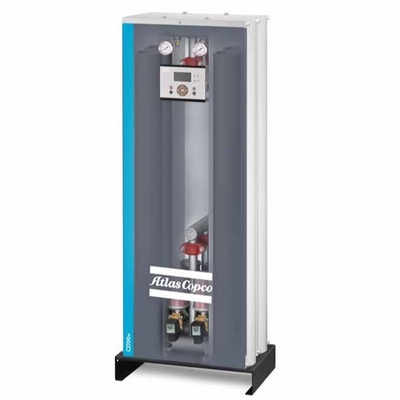

Die hochwertige Trockenluftlösung
Wenn Sie die beste Luftqualität benötigen, bietet Ihnen der Atlas Copco CD 7+-160+.Unsere hochwertigen Trockner schützen Ihr Druckluftsystem mit einem stabilen Taupunkt von bis zu -70°C mit maximaler Zuverlässigkeit und Energieeffizienz bei einem 100%igen Luftstrom.
Ausgezeichnete Leistung
- Hochwertiges Adsorptionsmittel mit zuverlässiger hoher Adsorptionsleistung für eine Vielzahl von Betriebsbedingungen.
- Drucktau-Punkte von -40°C und -70°C sind in der CD+-Serie Standard.
Vorzugsweise Magnetventil
- Hochwertige Magnetventile sorgen für einen zuverlässigen Betrieb des Trockners unter unterschiedlichen Druckbedingungen.
Intelligente und freundliche Steuerung
- LCD-Controller zur Überwachung des Betriebszustands.
- Synchronisierbar mit dem Kompressor, mit gemeinsamer Steuerung des Kompressorschaltzustands (Laden und Entladen).
- Betriebs- und Laufzeitanzeigen und -warnungen.
- Optionale Regenpunktregelung zur Minimierung des Luftverlusts (erfordert optionale Regenpunktregelung).
- Fernbedienung für Fernstart/Stopp und Alarme.
Optimierte Luftstromverteilung
- Spezialisierte hydrodynamische Analyse und Konstruktion der Luftströmungsverteilung zur Verlängerung der Lebensdauer des Adsorbents.
- Eine optimierte Luftströmungsverteilung sorgt für einen stabilen Drucktaupunkt.
Bequeme Wartung und Wartung
- Schnelle Abwechslung des Adsorptionsmittels, leicht zu füllen, Vermeidung von Adsorptionsmittelüberlauf.
- Spezielle Konstruktion der Adsorptionsschutzvorrichtung, um zu verhindern, daß das Adsorptionsmittel während des Betriebs zu Pulver wird.
Breiter Druckbereich
- 4 bis 10 Bar als Standard, bis zu 16 Bar als Option.
- Spezialisierte Konstruktion für unterschiedliche Einlassdruckungen zur Verringerung von Druckluftverlusten.
Technische Spezifikation
| Typ |
Arbeitsdruck |
Durchflussbearbeitung unter Druck- und Taupunktbedingungen |
Höchsttemperatur (Umgebung/Eingang) |
Druckabfall (ohne Filter) |
Motorleistung |
Spannung ((50 Hz & 60 Hz) |
Abmessungen |
Gewicht |
Inlet/Oulet |
| L |
W |
H |
| Bar |
I/s |
m3/min |
°C |
Bar |
kW |
mm |
mm |
mm |
Weigerung |
G-Schraubfaden |
| CD7+-70°C |
4 bis 16 |
7 |
0.4 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD11+-70°C |
4 bis 16 |
11 |
0.7 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD14+-70°C |
4 bis 16 |
14 |
0.8 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD21+-70°C |
4 bis 16 |
21 |
1.3 |
46/50 |
0.14 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
1170 |
100 |
G3/4" |
| CD28+-70°C |
4 bis 16 |
28 |
1.7 |
46/50 |
0.18 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
1480 |
115 |
G1" |
| CD39+-70°C |
4 bis 16 |
39 |
2.3 |
46/50 |
0.25 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
1935 |
135 |
G1" |
| CD46+-70°C |
4 bis 16 |
46 |
2.8 |
46/50 |
0.29 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
1935 |
135 |
G1" |
| CD53+-70°C |
4 bis 16 |
53 |
3.2 |
46/50 |
0.14 |
0.06 |
230V/1Ph/50Hz und 60Hz |
550 |
330 |
1170 |
170 |
G1 1/2" |
| CD63+-70°C |
4 bis 16 |
63 |
3.8 |
46/50 |
0.18 |
0.06 |
230V/1Ph/50Hz und 60Hz |
550 |
330 |
1480 |
195 |
G1 1/2" |
| CD77+-70°C |
4 bis 16 |
77 |
4.6 |
46/50 |
0.29 |
0.06 |
230V/1Ph/50Hz und 60Hz |
550 |
330 |
1935 |
280 |
G1 1/2" |
| CD98+-70°C |
4 bis 16 |
98 |
5.9 |
46/50 |
0.25 |
0.08 |
230V/1Ph/50Hz und 60Hz |
550 |
490 |
1480 |
350 |
G2 |
| CD112+-70°C |
4 bis 16 |
112 |
6.7 |
46/50 |
0.29 |
0.08 |
230V/1Ph/50Hz und 60Hz |
550 |
490 |
1935 |
400 |
G2 1/2" |
| CD10+-40°C |
4 bis 16 |
10 |
0.6 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD15+-40C |
4 bis 16 |
15 |
0.9 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD20+-40°C |
4 bis 16 |
20 |
1.2 |
46/50 |
0.04 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
950 |
90 |
G3/4" |
| CD30+-40°C |
4 bis 16 |
30 |
1.8 |
46/50 |
0.14 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
1170 |
100 |
G3/4" |
| CD40+-40°C |
4 bis 16 |
40 |
2.4 |
46/50 |
0.18 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
1480 |
115 |
G1" |
| CD55+-40°C |
4 bis 16 |
55 |
3.3 |
46/50 |
0.25 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
1935 |
135 |
G1" |
| CD65+-40°C |
4 bis 16 |
65 |
3.9 |
46/50 |
0.29 |
0.04 |
230V/1Ph/50Hz und 60Hz |
550 |
350 |
1935 |
135 |
G1" |
| CD75+-40°C |
4 bis 16 |
75 |
4.5 |
46/50 |
0.14 |
0.06 |
230V/1Ph/50Hz und 60Hz |
550 |
330 |
1170 |
170 |
G1 1/2" |
| CD90+-40°C |
4 bis 16 |
90 |
5.4 |
46/50 |
0.18 |
0.06 |
230V/1Ph/50Hz und 60Hz |
550 |
330 |
1480 |
195 |
G1 1/2" |
| CD110+-40°C |
4 bis 16 |
110 |
6.6 |
46/50 |
0.29 |
0.06 |
230V/1Ph/50Hz und 60Hz |
550 |
330 |
1935 |
280 |
G1 1/2" |
| CD140+-40°C |
4 bis 16 |
140 |
8.4 |
46/50 |
0.25 |
0.08 |
230V/1Ph/50Hz und 60Hz |
550 |
490 |
1480 |
350 |
G2 |
| CD160+-40°C |
4 bis 16 |
160 |
9.6 |
46/50 |
0.29 |
0.08 |
230V/1Ph/50Hz und 60Hz |
550 |
490 |
1935 |
400 |
G2 1/2" |
CD+Trockner*: aktiviertes Aluminiumoxid + molekulares Sieb für Drucktau-Punkte von -40°C und -70°C
Druckbeschreibung**: Standardmaschine empfohlen für 7 bis 8 bar Druckluft (Extrembereich 4 bis 10 bar), optionale entsprechende 4/10/13 bis 16 bar Reinigungsdüse zur Verringerung des Luftverbrauchs.
Referenzarbeitsbedingungen:
Umgebungstemperatur: 25°C
Temperatur der Einlassluft: 35°C
Arbeitsdruck: 7 bar
Extreme Arbeitsbedingungen:
Maximale Umgebungstemperatur: 46°C
Mindestumgebungstemperatur: 2°C
Maximale Einlasstemperatur: 50°C
