Atlas Copco Ölfreie Schraubluftkompressoren ZT/ZR 55-90 (VSD) (FF) Energieeffizient

mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W

ZR/ZT 55-90 (VSD) (FF)

Festlegung von Normen für Energieeffizienz, Sicherheit und Zuverlässigkeit
Der kürzeste Weg zur höheren Produktivität besteht darin, die Betriebskosten zu minimieren und gleichzeitig eine ununterbrochene Versorgung mit der richtigen Luftqualität zu gewährleisten.Die Kompressorserie Atlas Copco Z konzentriert sich auf eine effektive Energieeinsparung, um die Produktsicherheit zu gewährleisten, indem nur ölfreie Maschinen das Kontaminationsrisiko zu 100% ausschließen und die höchste Zuverlässigkeit rund um die Uhr gewährleisten.Jahr für Jahr, mit minimalen Wartungskosten, wenigen Wartungsmaßnahmen und langen Überholungsintervallen.

Vorteil:

Pionierarbeit bei der Entwicklung der ölfreien Lufttechnologie

Die ISO 8573-1 Klasse 0-Zertifizierung bedeutet, dass es kein Risiko gibt, dass unsere Produkte die Druckluft kontaminieren.Das bedeutet, dass wir Ihren hart erworbenen professionellen Ruf durch Ölverschmutzung durch unsere ölfreien Produkte nicht schädigen..

Maximale Energieeffizienz
Die überlegenen ölfreien Schraubelemente des ZR/ZT ̇ bieten die optimale Kombination aus hoher Freiluftübertragung (FAD) und geringstem Energieverbrauch.Niedrige Druckstürze und ein äußerst effizienter Antrieb führen zu höchstem Kompressorpaketwirkungsgrad.

Das vollständigste Paket

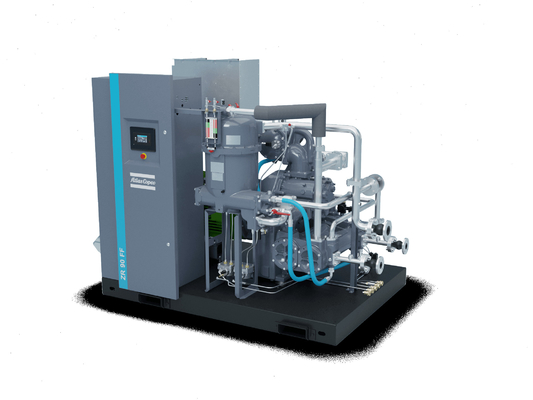

Mit dem ZR/ZT-Kompressor bietet Atlas Copco eine überlegene Lösung ohne versteckte Kosten.Schmier- und SteuerungssystemDie Full Feature-Version integriert sogar einen IMD-Adsorptionstrockner für ein makelloses Endprodukt.Du steckst es einfach ein und gehst..

Globale Präsenz - lokale Dienstleistung

Our aftermarket product portfolio is designed to add maximum value for our customers by ensuring the optimum availability and reliability of their compressed air equipment with the lowest possible operating costsWir liefern diese vollständige Servicegarantie durch unsere umfangreiche Serviceorganisation, die unsere Position als Marktführer in der Druckluft aufrechterhält.

Optimieren Sie Ihr System
Mit dem ZR/ZT stellt Atlas Copco ein All-in-One-Standardpaket zur Verfügung, das die neueste Technologie in einem nachhaltig gebauten Design enthält.Um die Leistung Ihres ZR/ZT weiter zu optimieren oder einfach an Ihre spezifische Produktionsumgebung anzupassen, sind optional verfügbar.

Flussdiagramm
Prozessfluss, Ölfluss und Kühlfluss - Schritt für Schritt

1. Filtration und erste Kompression

Der hellblaue Fluss stellt die Luft dar, die durch den Einlassfilter in den Kompressor gezogen wird und dort gereinigt wird.Dann geht durch das Gasventil mit integriertem Blow-off-Ventil, das sich um die Last entladen Regelung kümmert.
In der ersten Kompressionsphase wird der Luftdruck auf den Zwischendruck angehoben, woraufhin die Luft im Zwischenkühler abgekühlt wird.

2. Kühlung und zweite Kompression

Nach der Zwischenkühlung geht die Luft durch ein Feuchtigkeitstrennsystem, bevor sie in die Hochdruckstufe gelangt.

3. Kühlung und Trocknung

Die Luft am Ausgang der Hochdruckstufe wird in zwei Teile geteilt.Ein Teil geht über den Pulsationsdämpfer mit integriertem Kontrollventil zum Nachkühlsystem, wo er abgekühlt und Feuchtigkeit getrennt und entleert wirdEin zweiter Teil geht direkt in den Regenerationsbereich des Wärmekompressions-MD-Trockners.
Im Regenerationsbereich des Trockners regeneriert die heiße Luft die Adsorptionstrommel, woraufhin sie durch den Regenerationskühler geht, wo sie abgekühlt und Feuchtigkeit getrennt und entleert wird.. The cold air coming from the regeneration section is then mixed with the cold air from the after-cooler in the nozzle-ejector system before passing through the drying section of the adsorption drum where the moisture is removedTrockene Luft verlässt den Kompressor durch die Steckflanzen.

4.Ölfluss

The yellow flow is the oil path within the compressor where the oil pump sucks oil from the oil sump and pumps it through the oil cooler and a high efficiency filter to give cool clean oil to the bearings and the gears; dann fließt das Öl wieder in das Getriebe.

Technische Spezifikation
Daten aus dem ZRZT 55-90 (VSD) (FF)
