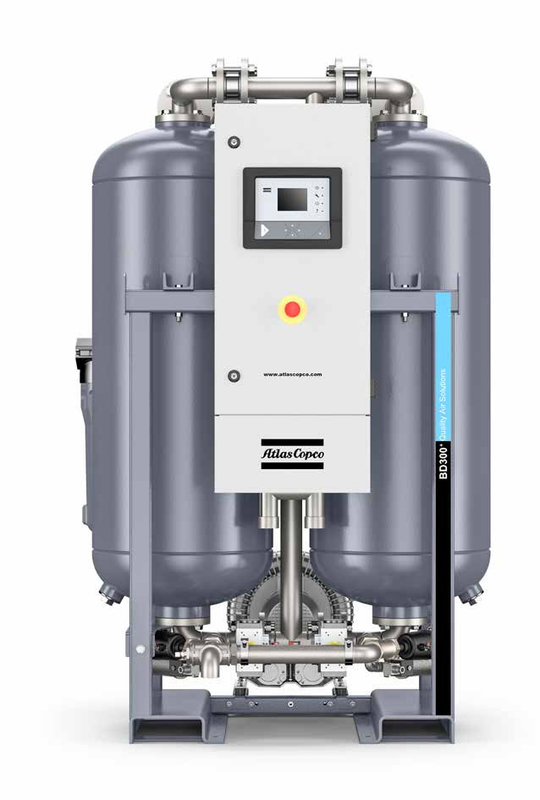

BD 100+-300+ Trocknungslufttrockner Atlas für die Luftbehandlung

ATLAS BD 100+-300+ DESICKANTE Lufttrockner Luftbehandlung

Klicken Sie, um unseren Katalog zu öffnen:Dürchmittel+Trockner+Antwerpen+Blatt+EN+2935093945.pdf...

Wie funktionieren Trockner?
Trockner bestehen aus zwei mit Trocknungsmittel gefüllten Türmen, durch die nasse Druckluft direkt durch die Substanz fließt, die die Feuchtigkeit adsorbiert.Das Trocknungsmittel hat eine endliche Adsorptionskapazität, bevor es getrocknet werden muss.Während der eine Turm die Luft trocknet, regeneriert sich der andere.

Atlas bietet zwei Arten von Trocknungsmitteln an, die BD+-Reihe von Bläser- (Null-) Trocknungsmitteln und die CD(+-Reihe von Wärmefrei-Trocknungsmitteln.

1Trocknen.
Nassdruckluft fließt von unten nach oben durch das adsorbierende Trocknungsmittel nach oben (1).

2. Regeneration
Wärmelose Trocknungsmittel-Trocknungsgeräte ¢ CD+:
Die Trockenluft aus dem Trocknungsturm wird auf Luftdruck ausgeweitet und durch das gesättigte Trocknungsmittel geleitet, wodurch die adsorbierte Feuchtigkeit ausgedrängt wird (2 und 4).
Nach der Desorption wird das Abblendventil geschlossen und das Gefäß wieder unter Druck gesetzt.

Blaser (Null) -Trocknungs- und Trocknungsgeräte mit Auslöschmittel
Der Bläser (5) nimmt die Umgebungsluft auf und bläst sie durch die Außeneheizung (6). Die erwärmte Luft wird dann durch das gesättigte Trocknungsmittel (2) geleitet, wodurch die adsorbierte Feuchtigkeit herausgedrückt wird.

3. Kühlung (BD+)
BD+ mit Säuberung:
Nach der Erwärmungsphase wird das Trocknungsmittel abgekühlt, indem trockene Druckluft aus dem Ausgang des Adsorptionsbehälters über
Der heiße, reaktivierte Turm.

BD+ mit null Säuberung:
Nach der Erwärmungsphase nimmt der Bläser die Umgebungsluft auf und leitet sie von unten nach oben durch den reaktivierten Turm.

4- Ich wechsle.
Nach der Regeneration wechselt das Trocknen vom gesättigten Turm zum regenerierten Turm (3).

BD 100+-300+
Leistungsschwelle und Kostenwirksamkeit

1 Qualitätsdesikant

• Ein hochadsorbierendes Silikagel-Trocknungsmittel benötigt weniger Reaktivierungsenergie als andere Trocknungsmittel.
• Ein zweischichtiges Trocknungsmittel mit einer wasserdichten Unterschicht schützt die hochleistungsfähige Oberschicht.
• Drucktau von -40°C/-40°F als Standard (-70°C/-100°F optional).
• Bis zu 30% zusätzliches Trocknungsmittel, um eine gleichbleibende Leistung auch unter rauen Bedingungen wie hohen Temperaturen und vorübergehenden Überlastungen zu gewährleisten.

2 Ventile aus Edelstahl
Hochleistungs-Schmetterlingsventile aus Edelstahl mit Aktoren sorgen für eine lange Lebensdauer.

3 Heizgerät mit geringer Wattdichte
• Die Konstruktion aus Edelstahl verlängert die Lebensdauer.
• Die Heizung wird in einem isolierten Rohr für eine energieeffiziente Anlage installiert.
• Isolierte Behälter sind als Option verfügbar, um die Wärmeverluste weiter zu reduzieren und den Gesamtwirkungsgrad zu erhöhen (Standard für das Modell bei -70 °C/-100 °F).

4 Verzinkte Rohre mit Flankenanschlüssen
• Flanschrohrleitungen vereinfachen die Wartung und minimieren das Leckrisiko.
• Die Rohrgröße ist so optimiert, daß ein niedriger Druckverfall für maximale Energieeinsparungen gewährleistet wird.

5 Filter
• Ein Vorfilter verhindert die Kontamination mit Öl, um die Lebensdauer des Trocknungsmittels zu verlängern.
• Ein Nachfilter schützt das Luftnetz vor Trocknungsmittelstaub und Netzkontamination.
• Kann direkt am Ein- und Ausgang des Trockners montiert werden, um einen geringen Druckabfall zu gewährleisten.
• Einfache Montage und Wartung; keine zusätzlichen Rohrleitungen und Filteranschlüsse sind erforderlich.

6 Fortgeschrittenes Kontroll- und Überwachungssystem
• In einer IP54-Kabine für einfache Verkabelung und Sicherheit.
• Überwacht alle Parameter, um eine maximale Zuverlässigkeit zu gewährleisten.

7 Abhängig vom Taupunkt
• Überwachung des realen Drucktaus (Hygrometer).

• Drucktaupunkt (und Alarm).
• Der Trockner wechselt erst zum nächsten Turm, wenn das Trocknungsmittel gesättigt ist, gemessen durch den Taupunktsensor.die zu einer erheblichen Verringerung des Energieverbrauchs führt.

8 Robuste und kompakte Konstruktion
• Standardrahmen, einschließlich Gabelstapler-Schlitten und Hebeglas für einfaches Handling.
• Breite Behälter sorgen für eine geringe Luftgeschwindigkeit und eine längere Kontaktzeit.
• Flanken, die die Behälter verbinden, sind in die oberen und unteren Schalen integriert, wodurch die Gesamthöhe der Einheit verringert wird.

Technische Spezifikation

Technische Spezifikation

Referenzbedingungen BD +: Leistungsdaten nach ISO 7183:2007.
Kompressorluftdurchgangstemperatur: 35 °C/100 °F.
Relative Luftfeuchtigkeit am Einlass: 100%.
Referenzbedingungen BD + ZP (Null-Reinigung):
Leistungsdaten nach ISO 7183:2007.
Umgebungstemperatur: 25°C/77°F.
Relative Luftfeuchtigkeit: 60%
